耳机插座怎么排列？

2024-08-24 11:00:01

111次

　　耳机插座的排列方式主要取决于其类型、规格以及所遵循的标准。耳机插座可以分为三段式和四段式两种，它们在排列上有所不同。

　　三段式耳机插座

　　三段式耳机插座是常见的类型之一，其排列顺序通常为：

　　左声道（Left）：通常位于插座的某个特定位置，用于传输音频信号的左声道部分。右声道（Right）：紧接着左声道之后，用于传输音频信号的右声道部分。地线（Ground）：位于插座的末端或特定位置，用于提供电气连接的地线，确保信号传输的稳定性和稳定性。

　　在物理结构上，三段式耳机插座的引脚或插孔会按照上述顺序排列，以便与耳机插头的相应部分相匹配。

　　四段式耳机插座

　　四段式耳机插座相比三段式增加了一个麦克风（Mic）引脚，其排列顺序根据所遵循的标准（如国标或美标）而有所不同：

耳机插座

　　国标（GB）排列：从左到右（或从插座末端开始）依次为左声道、右声道、麦克风、地线。美标（USA）排列：从左到右（或从插座末端开始）依次为左声道、右声道、地线、麦克风。

　　需要注意的是，不同品牌和型号的耳机插座可能在细节上有所不同，因此在具体执行时应参考具体的产品说明书或咨询相关技术人员。

　　额外信息

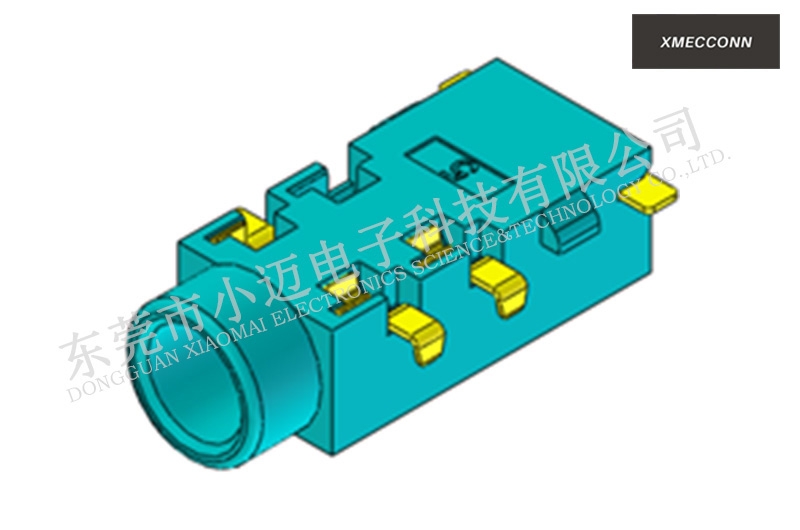

　　对于3.5毫米立体声耳机插座，其机械尺寸和引脚编号也是重要的参考因素。从耳机插座底面的管脚旁边会有编号（如①②③④⑤），这些编号对应着不同的引脚或插孔。在连接时，应确保耳机插头的相应部分与插座的引脚或插孔正确对应，以避免信号传输错误或损坏设备。

　　此外，还需要注意的是，在耳机插头未插入插座时，插座内部的某些引脚可能是连通的（如三段式插座中的2脚和3脚、4脚和5脚），这是为了在系统未接入耳机时提供额外的电气保护。一旦耳机插头插入插座，这些连通的引脚会断开连接，以确保音频信号的正常传输。
